Тема: організація графічної інформації.

Мета: ознайомитися з основними елементами діаграм, навчитися будувати, редагувати, форматувати та друкувати діаграми. Після виконання практичної роботи учень уміє:

• задавати діапазони вхідних даних для діаграми;
• налаштовувати параметри відображення діаграми, поля даних та рядів даних;
• аналізувати діаграми.

Обладнання: комп'ютери з встановленими ОС та LibreOffice Calc, (дана) інструкція.

1. Організаційний момент.
2. Актуалізація опорних знань.
3. Вивчення нового матеріалу.
4. Інструктаж з ТБ.
5. Закріплення вивченого матеріалу.
6. Підбиття підсумків уроку.
7. Домашнє завдання.

Хід уроку

1. Організаційний момент
Вітання з класом. Перевірка присутності і готовності учнів до уроку. Перевірка виконання домашнього завдання.

2. Актуалізація опорних знань

1. Для чого використовують LibreOffice Calc?
2. Як створити електронну таблицю?
3. Для чого використовують діаграми?

3. Вивчення нового матеріалу

Діаграми слугують для графічного подання даних. Їх можна розташувати на одному аркуші з даними, які використовують для побудови діаграми. Такі діаграми називають впровадженими. Крім того, діаграма може займати в книзі окремий аркуш, який називають діаграмним аркушем. Незалежно від того, яким чином було створено діаграму, вона завжди пов'язана з даними аркуша (аркушів). У разі зміни даних діаграму буде автоматично оновлено. В LibreOffice Calc існує ряд стандартних типів діаграм.

Стандартні типи діаграм у LibreOffice Calc:

• гістограма — дані відображають вертикальними смугами. Найпоширеніший тип;

• лінійчата — дані відображають горизонтальними смугами. Корисна під час порівняння величин за один часовий проміжок та у випадках, коли підписи категорій надто довгі;

• кругова — відображає один ряд чи категорію даних. Використовують для того, щоб показати, скільки відсотків складає кожна точка даних від загальної кількості. Цей тип діаграм поданий такими видами: об'ємна, розрізна, вторинна і кругова;

• область — подібна до графіку, тільки область під лінією зафарбована. Використовують для відображення великої кількості точок. Має різновиди: об'ємна і з накопиченням;

• лінія — дані відображають у вигляді точок, сполучених лініями. Цей тип діаграм використовують для відображення зміни даних у часі;

• діаграма XY — відображає маркери для кожної точки даних. Застосовують для відображення розподілу даних (у наукових роботах);

• Buble — нагадує точкову діаграму, у якій для кожної точки відображено мітку. Чим більша величина, тим більша бульбашка. Може бути подана в об'ємному вигляді;

• сітчаста — вісь значень подано променями, що виходять зі спільного центра, а точки даних з'єднано відрізками. Таким чином утворено структуру, що нагадує павутиння. Можливий варіант діаграми з полями;

• біржова — використовують для відображення зміни курсу біржових цін. Має різновиди: для вибору з трьох значень (найвищий курс, найнижчий курс і курс закриття), для вибору з чотирьох значень (курс відкриття, найвищий курс, найнижчий курс, курс закриття);

• стовпчики та лінії — подібно до топографічних карт, ця діаграма відображає «підвищення» та «спадання» для сукупності даних. Різновид цього типу діаграм — контур;

Побудова діаграми на прикладі побудови графіка функції у = х²

Створюємо електронну таблицю, в одному аркуші якої:

• комірки А3:А23 заповнюємо у порядку зростання всіма цілими числами від –10 до 10;
• комірки В3:В23 заповнюємо формулами для обчислення квадратів чисел, розташованих ліворуч;
• комірку В2 заповнюємо назвою: «Графік функції y = x^2».

Використавши вказівку меню Вставка / Об'єкт / Діаграма... або натиснувши кнопку Діаграма на панелі інструментів Стандарт, викликаємо вікно діалогу Майстер діаграм, за допомогою якого здійснюємо 4 кроки побудови діаграми згідно з поданими малюнками. Після здійснення кроків 1–3 натискаємо кнопку Далі, а після кроку 4 — Завершити.

Крок 1. Вибір типу діаграми.

Крок 2. Вибір діапазонів даних.

Крок 3. Налаштування діапазону даних для кожного ряду.

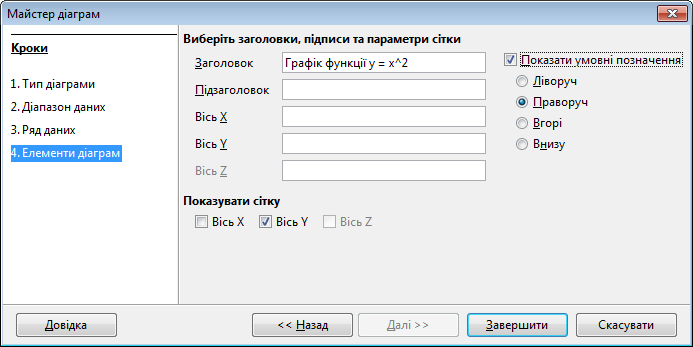

Крок 4. Встановлення параметрів діаграми.

Отримуємо результат — готову діаграму.

На останньому малюнку є такі об'єкти діаграми:

1. Область діаграми — прямокутна область, на якій відображено всі елементи діаграми.
2. Область побудови діаграми — прямокутна область, обмежена осями.
3. Лінії сітки — допоміжні лінії в області побудови діаграми від поділок шкали.
4. Заголовки — назва діаграми, назва осі значень, назва осі категорій.
5. Вісь категорій — вісь заголовків з аркуша (тут горизонталь).
6. Вісь значень — вісь величин даних з аркуша (тут вертикаль).
7. Легенда — текстове поле з описом рядів даних (тут праворуч).

При потребі змінювати готові діаграми перехід до форматування (редагування) здійснюють через контекстне меню або подвійним клацанням на елементі.

4. Інструктаж з ТБ
5. Закріплення вивченого матеріалу
Примітка. Перед виконанням роботи завантажити середовище LibreOffice Calc. У ході виконання роботи результати зберігати окремими книгами у теці, вказаній учителем, під назвою — номером завдання (1, 2, 3, 4, 5).

Завдання 1. Побудуйте кругову діаграму для відображення даних про етнічний склад населення України за даними перепису 2001 року згідно з даними малюнку нижче.

Завдання 2. Створіть таблицю «У яких сферах зайняті іноземці в Україні» згідно з такими даними:

• переробна промисловість — 12%;
• оптова та роздрібна торгівля, послуги ремонту — 15%;
• будівництво — 15%;
• підприємства приватної власності — 27%;
• підприємства колективної власності — 31%.

Для поданих у таблиці даних побудуйте кругову діаграму так, як подано на малюнку.

Змініть формат написів діаграми. Легенду перенесіть до нижньої частини діаграми. Виділіть на діаграмі сферу діяльності, в якій іноземці в Україні зайняті найменше. Змініть кольорове зображення часток на круговій, діаграмі на візерункове, яке буде зручнішим при друкуванні діаграми на некольоровому принтері. Збільшіть розмір шрифту для значень відсотків на діаграмі.

Завдання 3. Створіть таблицю «Хімічний склад та енергетична цінність страв, поданих на сніданок» згідно з таким зразком.

Побудуйте на основі даних електронної таблиці «Хімічний склад та енергетична цінність страв, поданих на сніданок» діаграму. Для цього виділіть стовпчики «Продукти» та «Енергетична цінність» утримуючи клавішу Ctrl.

Використайте вказівку меню Вставка / Діаграма... або натисніть кнопку Діаграма на панелі інструментів Стандарт. Виберіть тип діаграми Гістограма

та виконайте всі наступні кроки створення діаграми. Змініть формат стовпчиків діаграми. Для цього клацніть лівою клавішею миші на стовпчику діаграми та викличте контекстне меню. Виберіть вказівку Формат, закладку Область, колір заповнення Діагарама2 i натисніть кнопку Гаразд.

Змініть формат області побудови діаграми. Для цього клацніть лівою клавішею миші на області побудови діаграми та викличте контекстне меню. Виберіть вказівку Формат, закладку Область, колір заповнення Растрове зображення, а далі — Маргаритка i натисніть кнопку Гаразд.

Змініть формат області діаграми. Для цього клацніть лівою клавішею миші на області діаграми та викличте контекстне меню. Виберіть вказівку Формат, закладку Область, колір заповнення Помаранчевий3 i натисніть кнопку Гаразд.

Результатом виконаних дій буде діаграма, зображена нижче.

Завдання для самостійного виконання

Завдання 4. Створіть таблицю «Світовий паливно-енергетичний баланс у %» за такими даними.

Побудуйте на основі даних таблиці діаграми для порівняння енергоносіїв із найбільшим відсотковим значенням за роками. Обґрунтуйте добір даних і типу діаграм.

Завдання 5. Створіть таблицю «Статистика жертв найпотужніших землетрусів» за такими даними.

Побудуйте три діаграми: кругову, лінійчасту, сітчасту. Обґрунтуйте відповідь на питання: «За допомогою якого типу діаграм найкраще порівняти дані про жертви найпотужніших землетрусів?»

6. Підбиття підсумків уроку
Виставлення оцінок.

7. Домашнє завдання
Доробити незавершені завдання і повторити вивчений матеріал щодо створення й редагування діаграм.

Текст упорядкувала Кравченко Олена Миколаївна вчитель спеціалізованої школи № 20 Оболонського району міста Києва, під час виконання випускної роботи на курсах підвищення кваліфікації з 1.10.2012 по 7.12.2012.
