wxWidgets: графічні примітиви

Побудова графічних примітивів
з використанням мови C++
і бібліотеки wxWidgets

Перед створенням зображення з використанням бібліотеки wxWidgets потрібно створити об'єкт визначення пристрою (device context, DC). Такий об'єкт у wxWidgets називають wxDC. Його не призначено для безпосереднього використання, замість нього потрібно вибрати один з похідних класів:

wxBufferedDC;
wxBufferedPaintDC;
wxPostScriptDC;
wxMemoryDC;
wxPrinterDC;
wxScreenDC;
wxClientDC;
wxPaintDC;
wxWindowDC.

Кожен похідний клас призначено для використання у певних умовах:

WxScreenDC використовують для малювання скрізь на екрані;
WxWindowDC використовують для малювання у всьому вікні (лише для Windows). Це включає також оформлення вікон;
WxClientDC використовують для малювання у клієнтській області вікна, тобто області вікна без його декорацій (заголовку й меж);
WxPaintDC використовують для малювання у клієнтській області таким застереженням:
- WxPaintDC потрібно використовувати лише з wxPaintEvent;
- WxClientDC непотрібно використовувати з wxPaintEvent;
WxMemoryDC використовують для нанесення графіки на растрові зображення;
WxPostScriptDC використовують для запису на файли PostScript на будь-якій платформі;
WxPrinterDC використовують для доступу до принтера (лише для Windows).

Методи (функції) одного класу можуть виявитися непридатними до методів іншого. Тому при створенні одного видимого зображення, яке потрібно опрацювати, насправді потрібно створити 4 об'єкти таких класів:

wxPaintDC — видиме зображення, яке:
- не можна:
  - аналізувати;
  - відобразити в об'єкт, який можливо аналізувати;
- можна:
  - отримати з растрової карти wxBitmap;
  - безпосередньо намалювати;

wxImage — невидиме зображення, яке:
- не можна безпосередньо намалювати;
- можна:
  - отримати з невидимого зображення wxMemoryDC з оперативній пам'яті;
  - аналізувати;

wxBitmap (растрова карта) — невидиме зображення, яке:
- не можна:
  - аналізувати;
  - безпосередньо намалювати;
- можна:
  - отримати як копію наявного графічного файлу;
  - відобразити як частину видимого зображення wxPaintDC;
  - експортувати у зображення wxImage, яке можна аналізувати;
  - узгодити із зображенням wxMemoryDC з оперативної пам'яті;

wxMemoryDC — невидиме зображення в оперативній пам'яті, яке:
- не можна:
  - аналізувати;
  - конвертувати у зображення wxImage, яке можна аналізувати:
- можна:
  - безпосередньо намалювати;
  - узгодити з растровою картою wxBitmap.
- вимагає замовлення бібліотеки
  #include <wx/dcmemory.h>

Описане вище можна подати такою схемою.

.bmp, .gif, .ico, .jpeg, .pcx, .png, *.tiff	→	wxBitmap ↓	~	wxMemoryDC	→	wxImage
		wxPaintDC

На схемі символом ~ позначено можливість задання еквівалентності вмісту, стрілками — напрям можливого перенесення даних, зеленим кольором — можливість малювання, червоним кольором — можливість аналізу інтенсивності кольорів моделі RGB окремих пікселів.

Рекомендований порядок роботи із зображеннями

Створити (описати) 4 об'єкти таких класів:
wxBitmap, wxMemoryDC, wxImage, wxPaintDC.
Узгодити растрове зображенням wxBitmap і об'єкт пам'яті wxMemoryDC.
Або намалювати в оперативній пам'яті об'єкт wxMemoryDC,
або завантажити наявний графічний файл у растрову карту wxBitmap.
Отримати зображення для аналізу wxImage з растрової карти wxBitmap.
Проаналізувати невидиме зображення wxImage.
Відобразити растрову карту wxBitmap у об'єкт видимого зображення wxPaintDC.
Домалювати видиме зображення wxPaintDC згідно з проведеним аналізом.

Примітка. Пункт 6 можна перенести на місце пункту 4.

Опис класу wxDC на сторінці офіційного сайту проекту wxWidgets не дає простих і зрозумілих для початківця вказівок, як імпортувати, створювати, подавати й опрацьовувати зображення. Альтернатива, реалізована у цій публікації, полягає в ознайомленні з конкретними прокоментованими прикладами кодів, які істотно коротші від перелічених в описі на сайті проекту.

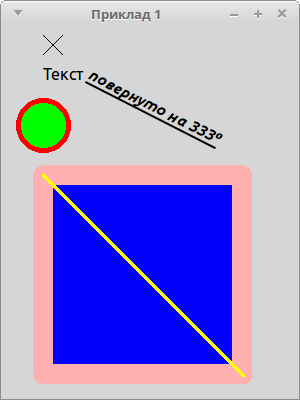

Приклад побудови графічних примітивів

— див. вказівки наприкінці коду. Пояснимо, які значення можна надати властивостям об'єктів, зображеним на попередньому малюнку вище.

Родини шрифтів

wxFONTFAMILY_DEFAULT
wxFONTFAMILY_DECORATIVE
wxFONTFAMILY_ROMAN
wxFONTFAMILY_SCRIPT
wxFONTFAMILY_SWISS
wxFONTFAMILY_MODERN
wxFONTFAMILY_TELETYPE
wxFONTFAMILY_MAX

Стилі написання

wxFONTSTYLE_NORMAL
wxFONTSTYLE_ITALIC
wxFONTSTYLE_SLANT
wxFONTSTYLE_MAX

Види наповнення

wxFONTWEIGHT_NORMAL
wxFONTWEIGHT_LIGHT
wxFONTWEIGHT_BOLD
wxFONTWEIGHT_MAX

Pen (перо) використовують для зображення ліній (прямих і кривих), контурів многокутників і еліпсів,

Налаштування Pen здійснюють такою вказівкою:

wxPen(const wxColour& colour, int width = 1, int style = wxSOLID) Вона має такі три агрументи (перелічено у порядку запису, вказано значення як усталено): колір, ширина і стиль. Вище в описі вказівки wxPen вказано значення як усталено. У коді стиль не задано.

Стилі Pen:

wxPENSTYLE_SOLID — суцільний;
wxPENSTYLE_DOT — крапки;
wxPENSTYLE_LONG_DASH — довгі риски;
wxPENSTYLE_SHORT_DASH — короткі риски;
wxPENSTYLE_DOT_DASH — риски й крапки;
wxPENSTYLE_TRANSPARENT — прозорий.

Приклад використання стилів Pen

— див. вказівки наприкінці коду, в якому кольору заповнення надано прозорості (*wxTRANSPARENT_BRUSH). Це зроблено з метою не відволікати увагу від стилю контура. Але колір заповнення може бути іншим.

Вбудовані (стандартні) кольори заповнення

wxNullBrush
wxBLACK_BRUSH
wxBLUE_BRUSH
wxCYAN_BRUSH
wxGREEN_BRUSH
wxYELLOW_BRUSH
wxGREY_BRUSH
wxLIGHT_GREY_BRUSH
wxMEDIUM_GREY_BRUSH
wxRED_BRUSH
wxTRANSPARENT_BRUSH
wxWHITE_BRUSH

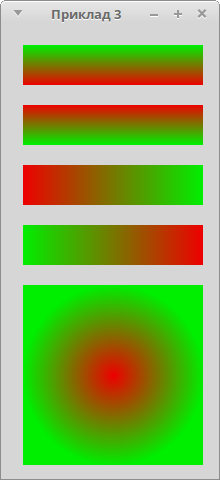

Приклад використання градієнтів

— див. вказівки наприкінці коду.

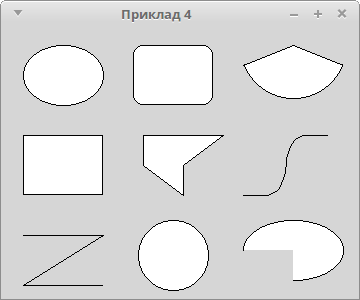

Приклад побудови фігур

— див. вказівки наприкінці коду.

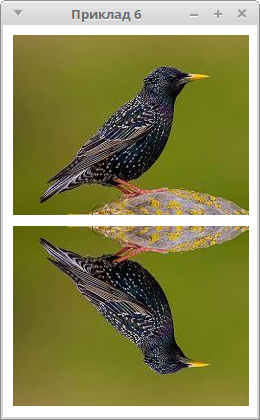

Приклад відображення малюнків

— див. вказівки наприкінці коду.

Приклад поточкового опрацювання побудованого малюнку

— див. вказівки наприкінці коду.

Використані джерела

Device Contexts in wxWidgets
Drawing on a panel with a DC
An image panel
Drawing and Printing in C++ with wxWidgets
Руководство по wxWidgets
